- 電壓：
- 380V
- 電機：
- 0.12KW
- 電流：
- 0.64A
型號主要有：
F-2SA3010-9FA00 F-2SA3011-9FA00 F-2SA3012-9FA00 F-2SA3021-9FA00 F-2SA3022-9FA00 F-2SA3031-9FA00 F-2SA3032-9FA00 F-2SA3041-9FA00 F-2SA3042-9FA00
F-2SA3510-9FA00 F-2SA3511-9FA00 F-2SA3512-9FA00 F-2SA3521-9FA00 F-2SA3522-9FA00 F-2SA3531-9FA00 F-2SA3532-9FA00 F-2SA3541-9FA00 F-2SA3542-9FA00

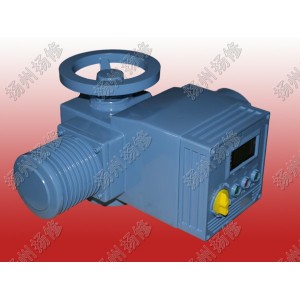

非侵入式F-2SA3系列為輸出轉矩的電動執行機構，F(xiàn)-2SA30系列電動執行機構適用于開環控制系統，F(xiàn)-2SA35系列電動執行機構適用于閉環控制系統，它可以準確地按控制指令對系統的介質壓力、溫度和流量進行調節，實現過程控制的目的。
特點
1、非侵入式設計，采用非接觸式感應元件。
2、人機界面，采用高亮度、高對比度顯示器。全中文菜單，方便用戶進行設置與調試。
3、紅外遙控，使用紅外可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4、準確定位，準確的閥門定位。采用數字傳感器對閥門位置進行準確定位和監測。
5、控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6、信號自由組態，最多可輸出6路接點信號,具有12種狀態信號供用戶選擇使用，每路信號可自由定義。
7、相序自動校正，執行機構旋向可自由設定，可自動校正電源相序，接線時無需考慮電源相序。
8、缺相保護，具有電源缺相和輸出缺相保護功能。
9、電子制動，采用電子能耗制動方式，防止電機惰走，且制動強度可設定，無機械磨損，無需維護。
10、故障診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶及時快速地處理故障。
11、緊急操作，優先響應“緊急”開關量輸入信號，一旦有效，執行機構運行至事先設定的緊急位置。
12、調試方便，僅需設定與記錄閥門開、關方向終端位置，調試工作即可完成。
技術參性能參數表
1. 2SA30系列電動執行機構性能參數表（第Ⅰ輸出轉矩）
|
型 號 2SA.... |
3010 |
3011 |
3012 |
3020 |
3021 |
3022 |
3030 |
3031 |
3032 |
3040 |
3041 |
|
||||
|
控 制 轉 矩 |
最大值（Nm） |
30 |
60 |
125 |
250 |
500 |
1000 |
2000 |
|
|||||||
|
最小值（Nm） |
10 |
20 |
40 |
80 |
160 |
315 |
630 |
|
||||||||
|
法蘭號按 GB12222（IS05210） |
F07 |
F10 |
F14 |
F16 |
F25 |
|
||||||||||
|
輸出轉速（r/min） |
5～160 |
|
||||||||||||||
|
電機工作制式 |
|
|||||||||||||||
|
重 量（Kg） |
26 |
27 |
50 |
54 |
110 |
115 |
220 |
|
||||||||
注：上表中當輸出轉速為160rpm時，電動執行機構的最大控制轉矩為表中最大控制轉矩的80％。

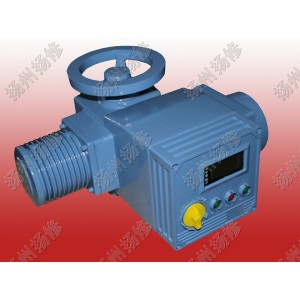

西門子機型F-2SA3510智能多回轉電動執行器；
2. 2SA30系列電動執行機構性能參數表（第Ⅱ輸出轉矩）
3. 2SA35系列電動執行機構性能參數表（第Ⅰ輸出轉矩）
|
型 號 2SA.... |
3510 |
3511 |
3512 |
3520 |
3521 |
3522 |
3530 |
3531 |
3532 |
3540 |
3541 |
3542 |
|
|||||||
|
控 制 轉 矩 |
最大值(Nm) |
20 |
40 |
80 |
175 |
350 |
700 |
1400 |
2800 |
|
||||||||||
|
最小值(Nm) |
15 |
30 |
60 |
125 |
125 |
500 |
1000 |
2000 |
|
|||||||||||
|
法蘭號按 GB12222（IS05210） |
F07 |
F10 |
F14 |
F16 |
F25 |
F30 |
|
|||||||||||||
|
輸出轉速(r/min) |
5～40 |
5～14 |
|
|||||||||||||||||
|
電機工作制式 |
S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。 |
|
||||||||||||||||||
詳細請致電本廠索取相關型號和功能
|
型 號 2SA.... |
3012 |
3022 |
3032 |
3042 |
|
|
|
輸出控制轉矩范圍（Nm） |
24～72 |
100～300 |
400～1200 |
1600～4800 |
|
|
|
法蘭號按 GB12222（IS05210） |
F10 |
F14 |
F16 |
F30 |
|
|
|
輸出轉速（r/min） |
5～10，20～80 |
5～28 |
|
|||
|
電機工作制式 |
S2制式，15min |
|
||||
|
環境溫度 |
-20℃～+70℃（可接受特殊訂貨） |
|
工作制式 |
調節型：S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。 開關型：S2-15min，短時工作制。 |
|
電源 |
三相：380V AC 50Hz |
|
單相：220V AC 50Hz |
|
|
防護等級 |
IP67，IP68（特殊訂貨） |
|
位置重復偏差 |
≤5° |
|
轉矩重復精度 |
≤7% |
|
連接標準 |
GB12222、JB2920 |
|
基本誤差 |
≤±1%（調節型） |
|
回差 |
≤1%（調節型） |
