測量范圍：

DN10~25

輸 出：

4 ... 20 mA

防護等級：

IP67

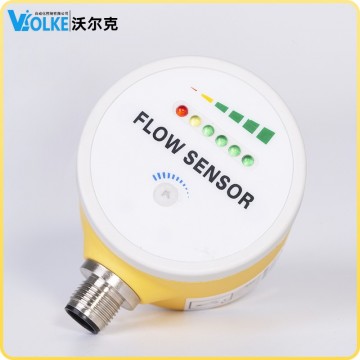

FXN 流量溫度在線式傳感器產品特點：

1、溫度和流量 一體式傳感器

2、自發光OLED；顯示清晰銳利

3、溫度智能顯示報警接點輸出

4、流量智能顯示報警接點輸出

5、中文+圖形界面；傻瓜式菜單

6、數字通信；模擬量一體式

7、精度高穩定性好

8、耐結垢，耐腐蝕

8、全灌封設計全防水殼體

9、耐壓高、高壓型可耐壓10MPa

10、手機掃碼安裝指導功能；無需說明書在線工程師專業服務

技術參數

流量參數：

測量范圍：詳情請參考對照表

精確度：0.5級，1級，3級

顯示：OLED128×64

開關時間：ON:<2s；OFF:<2s（1-2s）

輸出：一個報警接點，4~20mA，脈沖輸出（可設置）

報警接點類型：NPN，PNP

絕緣阻抗：100VDC時，50MΩ

溫度參數：

測量范圍：0~100℃、客戶定制

分辨率：0.1℃

顯示：OLED128×64

輸出：一個報警接點，4~20mA（可設置）

報警接點類型：NPN，PNP

絕緣阻抗：100VDC時，50MΩ

其它參數:

工作電壓：24VDC

功耗：3W（24VDC）

接口方式：G1/4"、G3/8"、G1/2"、G3/4"、G1"內螺紋

殼體材質：鋁合金

底座材質：304不銹鋼

環境條件：-20~85℃，<85%RH

工作原理：

渦輪流量計的原理示意圖如圖所示，在管道中心裝有渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪葉片，使渦輪旋轉速度與流體流速成正比。流體流動帶動渦輪旋轉，切割由殼體內磁鋼產生的磁力線，產生磁通變化。傳感線將檢測到的磁通周期變化信號送入前置放大器放大，產生與流速成正比的脈沖信號，通過電路運算得到流量值。

結構圖：

接線圖：

安裝說明：

為了保證FXN 流量溫度在線式傳感器的測量精度，減少亂流，氣泡對流量傳感器影響，對上下游的直管段如下要求：

選型說明：
