品特點：

●  8路NPN信號轉PNP信號高速轉換

●  8路0-5V電平轉0-24V電平

●  8路TTL電平轉0-24V電平

●  8路NPN信號轉TTL電平

●  8路0-24V電平轉0-5V電平

●  支持輸入信號和輸出信號電平翻轉。

● 電平轉換速度可達1MHz

● 信號輸入 / 輸出之間隔離耐壓3000VDC

● 寬電源供電范圍：8 ~ 32VDC

● 標準DIN35導軌安裝，方便集中布線



典型應用：

● 不同設備之間的電平轉換

● 編碼器信號連接到PLC

● 智能樓宇控制、安防工程等應用系統

● 工業自動化控制系統DI隔離器

● 工業現場信號隔離及長線傳輸

● 設備運行監測

● 傳感器信號的測量

● 電機轉速監測系統

● 地線干擾抑制

● 光電開關等開關量信號采集



產品概述：

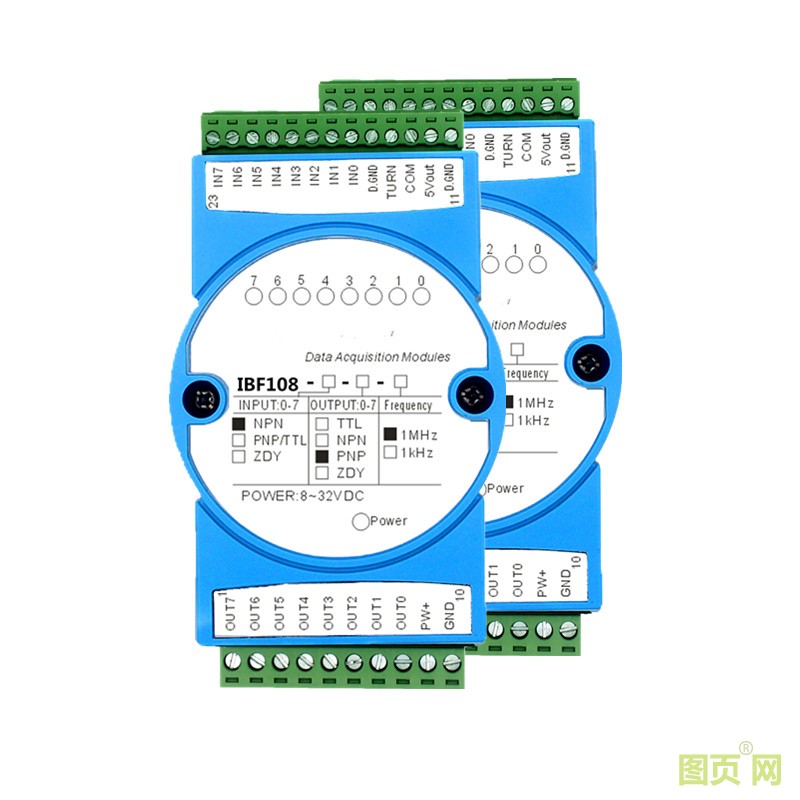

IBF108產品實現各種開關量信號的隔離轉換和采集，最多支持8路開關量信號。IBF108系列產品可應用在工業自動化控制系統，開關量DI信號測量、監測和控制，以及工業現場信號隔離及長線傳輸?shù)鹊取?/p>



產品包括電源隔離，8個通道信號高速隔離。模塊可以向輸入端提供一個5V的電源，最大電流100mA，可以用于給光電傳感器供電。模塊還有輸入輸出電平翻轉功能，可以根據需要控制輸出信號取反。產品支持多種參數直接的互相轉換，如0-5V，0-24V，NPN，PNP等參數的隔離和轉換。產品具體輸出參數需要通過選型確定。產品接線請參考接線圖。

IBF108系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。



產品選型

IBF108  –    □   –    □  –    □



輸入信號	輸出信號	頻率響應
NPN：集電極開路，無源接點輸入 PNP：0-5V電平，0-24V電平， TTL電平等有源電壓信號輸入 ZDY：用戶自定義，特殊參數定制	TTL：0-5V電平，TTL電平輸出 NPN：集電極開路輸出，輸出是無源的開關信號 PNP：低電平0V， 高電平電壓為電源電壓減去1V。 輸出0-24V電平，請用24V電源供電       輸出0-15V電平，請用15V電源供電 輸出0-12V電平，請用12V電源供電 ZDY：用戶自定義，特殊參數定制	缺?。鹤罡?MHz 1MHz：最高1MHz 1KHz：最高1KHz   默認產品是高速1MHz 的，如果需要低速 1KHz的訂貨請注明。



選型舉例：

1,  NPN輸入，PNP輸出，頻率響應1MHz，型號IBF108-NPN-PNP

2,  0-5V電平輸入，0-24V電平輸出，頻率響應1MHz，型號IBF108- PNP –PNP，供電電源請用24V。

3,  0-5V電平輸入，0-12V電平輸出，頻率響應1MHz，型號IBF108- PNP –PNP，供電電源請用12V。

4,  NPN輸入，PNP輸出，頻率響應1KHz，型號IBF108-NPN-PNP-1KHz

5,  0-5V電平輸入，0-24V電平輸出，頻率響應1KHz，型號IBF108- PNP –PNP-1KHz，供電電源請用24V。

6,  0-5V電平輸入，0-12V電平輸出，頻率響應1KHz，型號IBF108- PNP –PNP-1KHz，供電電源請用12V。

7,  NPN輸入，TTL輸出，頻率響應1MHz，型號IBF108-NPN-TTL

8,  0-24V輸入，TTL輸出，頻率響應1MHz，型號IBF108-PNP- TTL



IBF108通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型： PNP /TTL/0-5V/0-24V輸入： 低電平： 輸入  < 1V

                                      高電平： 輸入  3.5 ~ 30V

輸入電阻：  10KΩ

NPN/集電極開路輸入： 上拉電壓：5V

上拉電阻： 10KΩ

輸出類型： PNP / 0-24V輸出： 輸出電流：最大30mA，輸出請不要過載，否則燒壞模塊。

輸出電壓：0V ~ 電源電壓減去1V

TTL/0-5V輸出： 輸出電流：最大10mA，輸出請不要過載，否則燒壞模塊。

輸出電壓：0V ~ 5V

NPN/集電極開路輸出: 外部上拉電壓0~30V，上拉電阻可選3K~10K歐姆，最大負載電流30mA。

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

頻率響應： 默認產品1MHz，降低成本也可以選1KHz的產品。

功率消耗：    小于2W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   3000VDC隔離

外形尺寸：   120 mm  x  70 mm  x  43mm

引腳定義：

引腳	名 稱	描   述	引腳	名 稱	描   述
1	OUT7	通道7輸出	11	D.GND	輸入信號公共地
2	OUT6	通道6輸出	12	5Vout	5V電壓輸出
3	OUT5	通道5輸出	13	COM	輸入信號上拉電阻公共端
4	OUT4	通道4輸出	14	TURN	輸入信號翻轉控制端
5	OUT3	通道3輸出	15	D.GND	輸入信號公共地
6	OUT2	通道2輸出	16	IN0	通道0輸入
7	OUT1	通道1輸出	17	IN1	通道1輸入
8	OUT0	通道0輸出	18	IN2	通道2輸入
9	PW+	電源正端	19	IN3	通道3輸入
10	GND	電源負端，輸出信號公共地	20	IN4	通道4輸入
			21	IN5	通道5輸入
			22	IN6	通道6輸入
			23	IN7	通道7輸入

表1  引腳定義
