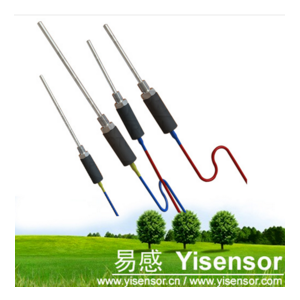

ZRN-WZP-T鉑熱電阻（直接引線式）

　　ZRN-WZP-T系列采用德國原裝進口pt100溫度傳感器芯片制作。精度高、穩定性好。能夠滿足各類現場的應用。測溫探頭部分由固定螺紋和測溫保護管兩部分構成。由于螺紋規格和測溫管的長度和直徑可有多種選擇，因而螺紋固定溫度傳感器具有很強的適用性和靈活性，可廣泛應用于環境溫度，流體管道以及需要通過螺紋方式固定安裝的溫度測量。溫度傳感器、熱電偶、熱電阻的插入深度、安裝深度請參閱《溫度傳感器安裝方法》一文。

　　鉑熱電阻元件作為一種溫度傳感器，其工作原理是在溫度作用下，鉑電阻絲的電阻值隨著溫度的變化而變化。溫度和電阻的關系接近于線性關系，偏差極小且隨著時間的增長，偏差可以忽略，且電氣性能穩定.溫度傳感器、熱電偶、熱電阻的插入深度、安裝深度請參閱《溫度傳感器安裝方法》一文。

　　ZRN-WZP-T鉑熱電阻元件的詳細介紹

　　本廠生產的WZP系列及WZPM鉑熱電阻元件系引進美國Rosemount公司的生產技術，把當代世界上先進生產工藝、優良的測試手段和自己多年的制造經驗融為一體，為我國開創了一代新型的鉑熱電阻產品，并且，使我廠擁有大批量穩定的生產能力。

　　鉑熱電阻是一種精確、靈敏、性能穩定的溫度傳感器。鉑熱電阻元件是用微型陶瓷管為保護管做成的內繞結構，感溫元件可以做得相當小(最小外徑可做到?1.6mm)，因此，可制成各種微型溫度傳感器探頭。

　　鉑熱電阻元件配上金屬保護管和安裝固定裝置(如各種螺紋接頭，法蘭盤等)，就構成裝配式鉑熱電阻。

　　WZPM鉑熱電阻是一種表面測溫元件，可制成的各種表面測溫的溫度計產品。WZP系列鉑熱電阻按我國標準ZBY301-58(等國際電工委員會IEC751-1983標準)進行生產，由于系列產品具有結構小，使用范圍廣，可靠性好，熱響應時間短等優點，可形成多品種、多規格的系列產品，為石油、化工、電站、冶金、輕工、食品、紡織、醫療衛生、國防工業、科、農業以及機械行業提供新一代優質產品。

　　鉑熱電阻元件的工作原理是在溫度作用下，鉑電阻絲的電阻值隨之變化而變化的原理。可用于測量-200～800℃范圍內的溫度。其優點是：電氣性能穩定，溫度和電阻關系近于線性，精度高。鉑電阻元件可與顯示儀、記錄儀、調節器、掃描儀、數據記錄儀以及電腦配套進行精確的溫度測量和控制。

　ZRN-WZP-T鉑熱電阻（直接引線式）主要技術參數：

　　1.測量范圍和允差 類別 代號 分度號 測量范圍(℃) 允差等級 允差 t(℃) 鉑電阻 WZP Pt100 -200～800 A級 ± (0.15+0.00 2|t|) B級 ± (0.30+0.00 5|t|) 注： ① |t|為感溫元件的實測溫度絕對值。②A級允差不適用范圍于t ﹥650℃的溫度范圍，且不適合采用二線制。

　　2.自熱影響鉑電阻允許通過的最大測量電流為5mA，由此產生的溫升不大于0.3℃

　　3.熱電阻感溫元件在0℃時的電阻值(R0)和它在100℃時的電阻(R100)比值(R100/R0)分度號Pt100：A級 R0=100± 0.06 ΩB級 R0=100± 0.12 ΩW100=R(100℃)/R(0℃)=1.3851
