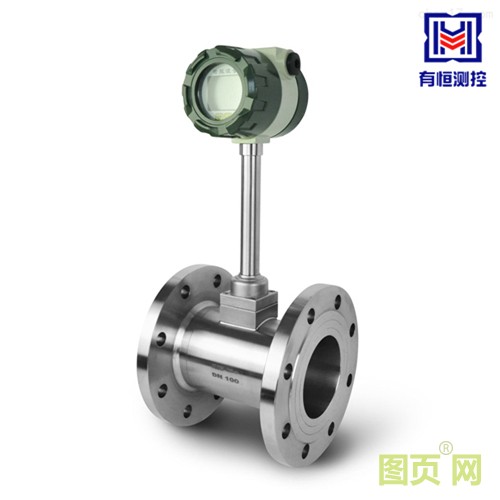

LUGB管道式蒸汽渦街流量計

供應總量
99999 臺
最小起訂
1 臺
品牌名稱
上海有恒
廠家區域
上海
發貨期限:
自買家付款之日起 3 天內發貨
好貨推薦

上海有恒LZD螺紋連接

¥2500.00/臺

山東濱州造紙廠專用明

¥2000.00/臺

氧氣流量計|空氣渦街

¥3000.00/臺

石家莊超聲波明渠流量

¥1999.00/臺

上海有恒UHLUGB一體式

¥3000.00/臺

上海有恒外夾式超聲波

¥2500.00/臺

店鋪信息

所在地區:上海

會員級別:企業會員5

身份認證:

已  繳 納:0.00 元保證金

我的勛章: [誠信檔案]

在線客服:

企業名片

上海有恒測控技術有限公司

小程序
【溫馨提示】來電請說明在圖頁網看到我們的,謝謝
LUGB管道式蒸汽渦街流量計 產品詳情
品牌:
上海有恒
參數:
見詳情頁
型號:
UHLUGB
 一. LUGB管道式蒸汽流量計 產品的種類和適用范圍
1、LUGB系列滿管型壓電式渦街流量儀表   DN20-DN300
2、LUGE系列滿管型電容式渦街流量儀表   DN20-DN300
3、LUGB/E系列電池供電型渦街流量儀表   DN20-DN300

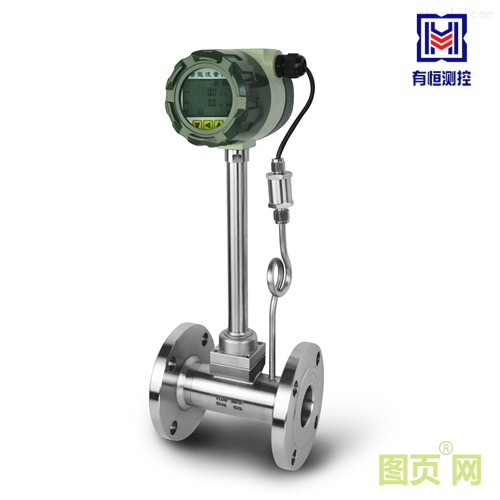

分體式渦街流量計可配溫度壓力補償,配智能流量積算儀(流量計算機)LUGB/E型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。
637098528132515997907_副本_副本


二、上海有恒LUGB管道式蒸汽流量計工作原理
在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼渦街。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f,被測介質來流的平均速度為V,旋渦發生體迎流面寬度為d,表體通徑為D,根據卡曼渦街原理,有如下關系式:f=StV/d

式中:f-發生體一側產生的卡門旋渦頻率

  St-斯特羅哈爾數(無量綱數)

  V-流體的平均流速

  d-旋渦發生體的寬度
由此可見,通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,表示斯特羅哈爾數(St)與雷諾數(Re)的關系。

上海有恒渦街流量計

三.主要技術指標                                              表(一)

公稱通徑

25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)

公稱壓力(MPa)

DN25-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨)

介質溫度(℃)

壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)

本體材料

1Cr18Ni9Ti,(其它材料協議供貨)

允許振動加速度

壓電式:0.2g      電容式:1.0~2.0g

精確度

±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范圍度

1:6~1:30

供電電壓

傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池

輸出信號

方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA

壓力損失系數

符合JB/T9249標準 Cd≤2.4

防爆標志

本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5

防護等級

普通型IP65     潛水型 IP68

環境條件

溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa

適用介質

氣體、液體、蒸汽

傳輸距離

三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω


附表  參比條件下渦街流量傳感器工況流量范圍

儀表口徑

(mm)

液體

氣體

測量范圍

(m3/h)

輸出頻率范圍

(Hz)

測量范圍

(m3/h)

輸出頻率范圍

(Hz)

20

1~10

40~396

5.5~50

218~1982

25

1.6~16

32~325

8.5~70

172~1420

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6.5~68

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

27~275

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

120~1200

3~26

970~8000

20~171

300

180~1800

2~22

1380~11000

17~136
