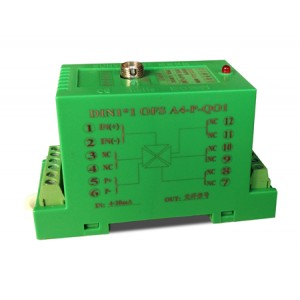

SunYuan  OFS系列模擬量光纖接口全隔離高精度光端機：OFS U(A)-P-Q 是一種業界領先技術應用光纖超遠距離傳輸信號的低成本可編程控制型隔離變送器。可將傳感器、PLC/DCS、儀器儀表、變送器輸出的模擬信號隔離放大、AD轉換為光纖信號輸出。傳感器、變送器、儀器儀表及控制設備安裝該模塊后能將采集到的模擬信號通過光纖可實現超遠距離的無失真?zhèn)鬏敚奖阌脩暨h(yuǎn)程監控。

     SunYuan  OFS U(A)-P-Q產品在同一模塊內集成了模擬放大與變換電路、可編程MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD隔離變送，現場總線、以太網物聯網、PLC/DCS、工控機上位機對傳感器、變送器信號的遠程采集分析。內部集成的8V～50VDC寬電壓供電范圍DC-DC隔離轉換電源，分別給模塊的輸入調理電路、微型單片機AD轉換電路和輸出信號隔離放大轉換電路供電。 SMD工藝結構及新技術隔離措施使該器件能達到：模擬信號輸入與輔助電源、輸出信號3000VDC三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

     SunYuan  OFS U(A)-P-Q系列產品使用非常方便，無需外接任何元件即可實現模擬信號轉換為光纖接口信號的隔離變送功能。產品采用DIN35標準導軌安裝（或金屬盒）方式，廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。

產品特點

●4-20mA/0-10V轉光纖信號，分辨靈敏、響應速度快
●  全量程內極高的線性度（非線性度<0.5%）
●  信號輸入與輔助電源、輸出信號3000VDC三隔離
●  輔助電源：8V～50VDC寬范圍直流單電源供電
●  低成本小體積，標準DIN 35導軌安裝方式
●  較強的抗EMC電磁干擾和高頻信號空間干擾特性
●  工業級溫度范圍: - 40 ~ + 70 ℃
●  信號光纖傳輸，超遠接收距離，最大接收距離可達20km

典型應用
●  模擬量信號變送、隔離、遠程光纖傳輸
●  工業現場單片機、PLC或變頻器遠程控制
●  工業現場電機或燈光調節遠程控制
●  工業多路信號采集現場的地線環流干擾抑制
●  儀器設備溫度、位移等信號監測自動選擇控制
●  PWM構建AD轉換器、變送器


原理框圖



光纖接口參數
光纖波長：多模850nm、1310 nm;  單模1310 nm、1550nm。
傳輸光纖：多模50/125 um、62.5/125 um、100/140um;  單模8.3/125 um、9/125um、10/125um。
傳輸距離：多模2Km，單模20Km。
接口類型：FC 光纖接口。

典型應用

模擬信號轉光纖接口全隔離光端機典型應用圖(DIN35導軌安裝)
DIN: 標準DIN35導軌安裝方式；    DIN 1X1:  一進一出單路信號標準DIN35 導軌安裝。
