優倍電氣《研發者筆記》專題 三

解密KS功能安全型電涌保護器

今天，與KS完美邂逅

七月將至，酷暑來臨，各城市將進入梅雨季節，相伴隨的將是雷電多發。為避免雷電造成的火災（爆炸）等現象發生，加強測量與控制系統的安全，尤其是華南、西南等雷電多發區域，需要做好防雷工作，加強信號端口保護。

今天，筆者向您正式推薦一款KS系列電涌保護器：由優倍與德方共同研制與開發的超薄型電涌保護器，它可用于保護石化、石油、冶金、燃?xì)獾刃袠I(yè)設備安全。

包括安全聯鎖系統、緊急停車系統和有毒有害、可燃?xì)怏w及火災檢測保護系統等。

安全儀表系統獨立于過程控制系統（例如分散控制系統等），生產正常時處于休眠或靜止?fàn)顟B(tài)，一旦生產裝置或設施出現可能導致安全事故的情況時，能夠瞬間準確動作，使生產過程安全停止運行或自動導入預定的安全狀態，必須有很高的可靠性（即功能安全）和規范的維護管理，如果安全儀表系統失效，往往會導致嚴重的安全事故，近年來發達國家發生的重大化工（危險化學品）事故大都與安全儀表失效或設置不當有關。

根據安全儀表功能失效產生的后果及風險，將安全儀表功能劃分為不同的安全完整性等級（SIL1-4，最高為4級）。不同等級安全儀表回路在設計、制造、安裝調試和操作維護方面技術要求不同。

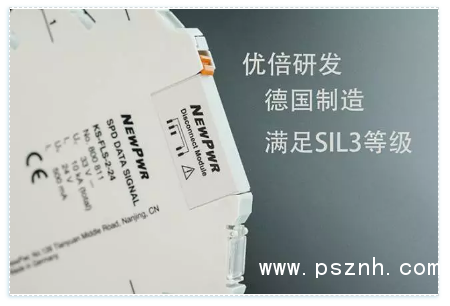

KS系列電涌保護器滿足：SIL3等級

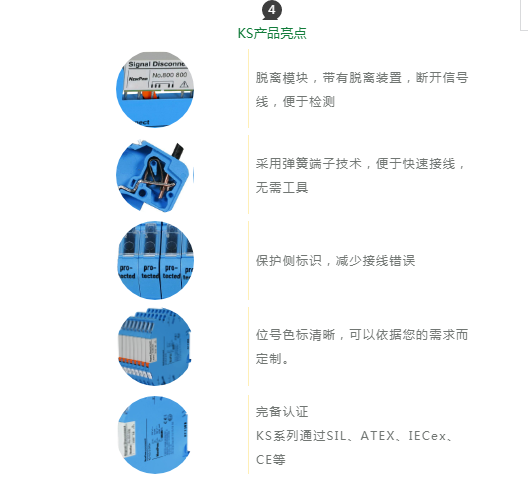

優倍全新一代電涌保護器采用德國研發技術與制造工藝，成立德國功能安全小組，研制出通過exida認證的功能安全型電涌保護器，其不僅僅具備抗雷擊干擾功能，還能靈巧的適用于SIS安全系統中。KS系列電涌保護器采用節省空間的設計，成品厚度僅為6mm。

標準：IEC 61508:2010 電氣/電子/可編程電子安全相關系統的功能安全 IEC 62061:2012 機械安全-與安全有關的電氣、電子和可編程電子控制系統的功能安全。

安全功能的作用是將危險發生的事件風險降低到可接受的程度，保證被控設備處于安全狀態。SIL是對SIS在規定時間與狀態內，完成所要求的安全功能能力的表現。SIL4是最高等級，SIL1是最低等級。

SPD安全功能

電涌保護器依據IEC 61508標準研發設計，其安全功能定義為：SPD好比一根銅導線，傳輸信號通過它之后不發生任何改變，如：0/4~20mA等回路信號正常傳輸，精度滿足±1%.FS。

為什么連接在I/O卡件前面的齊納式安全柵安然無恙，而I/0卡件卻損壞了？

雷電波形在金屬導體內的傳輸速度為每秒15萬公里，假定安全柵位于DCS前面3米，則從安全柵到DCS的傳輸時間為20ns，而齊納式二極管需要耗費ms級的時間相應使其自身反向擊穿，發生雪崩，一旦有雷電從現場經過安全柵，還未等齊納二極管產生雪崩，雷電已經侵入DCS系統，將DCS損壞。

我司所處地域經常有強雷電天氣，優倍家的SPD能hold住么？

完全放心！優倍擁有齊全的第三方認證，通過專業實驗設備驗證，另外還有五年質保哦！

我們項目要國外產品，優倍家的SPD可以匹配嗎？

當然！優倍家有全系列電涌保護器，推薦KS明星款為您服務吧！
