1

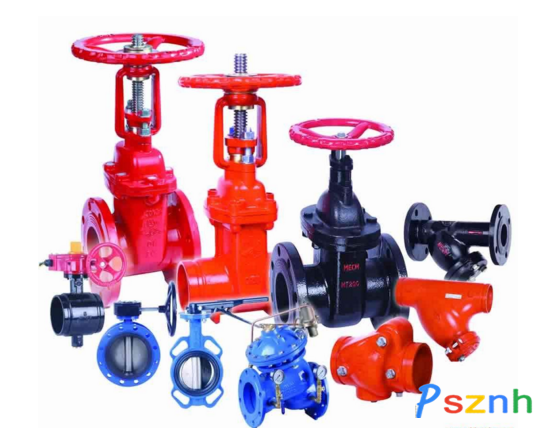

法蘭連接

這是閥門中用得最多的連接形式。按結合面形狀又可分為以下幾種：

光滑式：用于壓力不高的閥門。加工比較方便

凹凸式：工作壓力較高，可使用中硬墊圈

榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好

梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥60kg平方厘米的閥門或高溫閥門

透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤、平方厘米的高壓閥門或高溫閥門

O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現而發展起來的，它在密封效果上比一般平墊圈可靠

對夾連接

用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。



3

對焊連接

這個太簡單、略過



4

螺紋連接

這是一種簡便的連接方法，常用于小閥門。又分兩種情況：

直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充，其中聚四氟乙烯生料帶，使用日見廣泛，這種材料耐腐蝕性能很好，密封效果極佳，使用和保存方便，拆卸時，可以完整地將其取下，因為它是一層無粘性的薄膜，比鉛油、線麻優越得多。

間接密封：螺紋旋緊的力量，傳遞給兩平面見的墊圈，讓墊圈起密封作用。

5

卡套連接

在我國近年才發展起來，它的連接和密封原理是，當旋緊螺母時，卡套受到壓力，使其刃部咬入管子外壁，卡套外錐面又在壓力下與接頭體內錐面密合，因而能夠可靠地防止泄漏。

這種連接形式的優點是：

1）體積小，重量輕，結構簡單，拆裝容易；

2）連接力強，使用范圍廣，可耐高壓（1000公斤/平方厘米）、高溫（650℃）和沖擊振動；

3）可以選用多種材料，適合防腐蝕；

4）加工精度要求不高；

5）便于高空安裝。



 目前，卡套連接形式，已在我國某些小口徑閥門產品中采用。



6

卡箍連接

這是一種快速連接方法，它只需兩個螺栓，適用于經常拆卸的低壓閥門。



7
內自緊連接

以上各種連接形式，都是利用外力來抵消介質壓力，實現密封的。下面介紹利用介質壓力進行自緊的連接形式。它的密封圈裝在內錐體處，跟介質相向的一面成一定角度，介質壓力傳給內錐體，又傳遞給密封圈，在一定角度的錐面上，產生兩個分力，一個與閥體中心線平行向外，另一個壓向閥體內壁。后面這個分力便是自緊力。介質壓力愈大，自緊力也愈大。所以這種連接形式，適合于高壓閥門。它比法蘭連接，要節省許多材料和人力，但也需要一定的預緊力，以便在閥內壓力不高時，使用可靠。



     利用自緊密封原理做成的閥門，一般是高壓閥門。 閥門連接的形式還很多，例如有的不必拆除的小閥門，跟管子焊接在一起；有的非金屬閥門，采用承插式連接，等等。閥門使用者要根據具休情況具體對待。



8

其他的閥門連接形式還很多，例如有的不必拆除的小閥門，跟管子焊接在一起；有的非金屬閥門，采用承插式連接，等等。閥門使用者要根據具休情況具體對待 。
